EMPALMES ELÉCTRICOS - GRADO 10

EMPALMES ELÉCTRICOS

Un empalme o enlace de cableado eléctrico es la unión de 2 o más cables de una instalación eléctrica o dentro de un aparato o equipo electrónico. Aunque por rapidez y seguridad hoy en día es más normal unir cables mediante clemas (fichas de empalme) y similares, los electricistas realizan empalmes.

La realización de empalmes es un tema importante en la formación de los electricistas (y electrónicos) ya que un empalme inadecuado o mal realizado puede hacer mal contacto y hacer fallar la instalación. Si la corriente es alta y el empalme está flojo se calentará. El chisporroteo o el calor producido por un mal empalme es una causa común a muchos incendios en edificios. Antes de trabajar en la instalación eléctrica de un edificio o de un equipo eléctrico/electrónico se debe tener la formación técnica necesaria.

Las normativas de muchos países prohíben por seguridad el uso de empalmes en algunas situaciones. Es común la prohibición de realizar empalmes donde se puedan acumular gases inflamables.

Debe consultarse la normativa de cada país en caso de duda.

Cable vs Alambre

Empalme Cola de ratón

Empalme Derivación simple

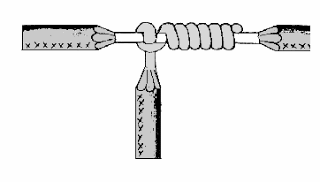

Empalme Derivación con nudo

TRABAJO INDIVIDUAL

Realizar los siguientes 6 empalmes y pegarlos con silicona sobre 1/8 de Cartón paja.
Usar CABLE calibre AWG 16 y ALAMBRE calibre AWG 14

1. Cola de ratón con cable
2. Cola de ratón con alambre
3. Derivación simple con cable
4. Derivación con nudo con cable
5. Derivación simple con alambre
6. Derivación con nudo con alambre

VER VIDEO GUIA

ELABORÓ: DIEGO FONSECA – DOCENTE DE INFORMATICA Y TECNOLOGIA
